Комплект автоматики Roger KIT R20/510 для розпашних воріт

Комплект автоматики ROGER KIT R20/510 розроблений для автоматичного управління розпашними воротами, довжина кожної стулки в яких не перевищує 3.5 метра, а маса - 400 кг. Основні виконавчі механізми - два лінійних електромеханічних приводу Roger R20/500. Їх двигуни працюють від напруги змінного струму 230В/50Гц. Це обумовлює інтенсивність використання на рівні 50%, що відповідає середньому показнику. Відкривають широкі ворота на кут 90° за 27 секунд.

Якщо експлуатувати виконавчі пристрої з інтенсивністю, що перевищує допустиму, можливий перегрів двигунів. Це, як правило, призводить до їх виходу з ладу. Щоб цього не сталося, в конструкцію вбудована температурний захист, що спрацьовує при досягненні 140°С. Редуктори приводів - самоблокуються. Це означає, що стулки воріт не можна зрушити з місця після закінчення кожного маневру. Тому додаткові замки для забезпечення безпеки не будуть потрібні. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачена міцна і зручна рукоятка розблокування, відмикає персональним ключем.

Кінцеві електромеханічні вимикачі відкривання/закривання розміщуються в пазу, виконаному у верхній частині кожуха ходового гвинта. Вони захищені кришкою. Кінцеві положення ходу воріт регулюються просто - каретка вимикача переміщається до потрібної точки спрацьовування. Велике тягове зусилля, при невеликій масі і габаритах електроприводу, досягається завдяки використанню схеми черв'ячного редуктора з похилим розташуванням двигуна. Обертання двигуна, через сталевий черв'як, передається на бронзову зубчасту шестерню. Від неї - безпосередньо на основний ходової черв'ячний гвинт. Таке поєднання матеріалів істотно зменшує знос і нагрівання деталей.

Стартовий конденсатор і кінцеві вимикачы з'єднані між собою на колодці з клемами, розташованої усередині корпусу приводу. В результаті всі електричні підключення значно спрощуються.

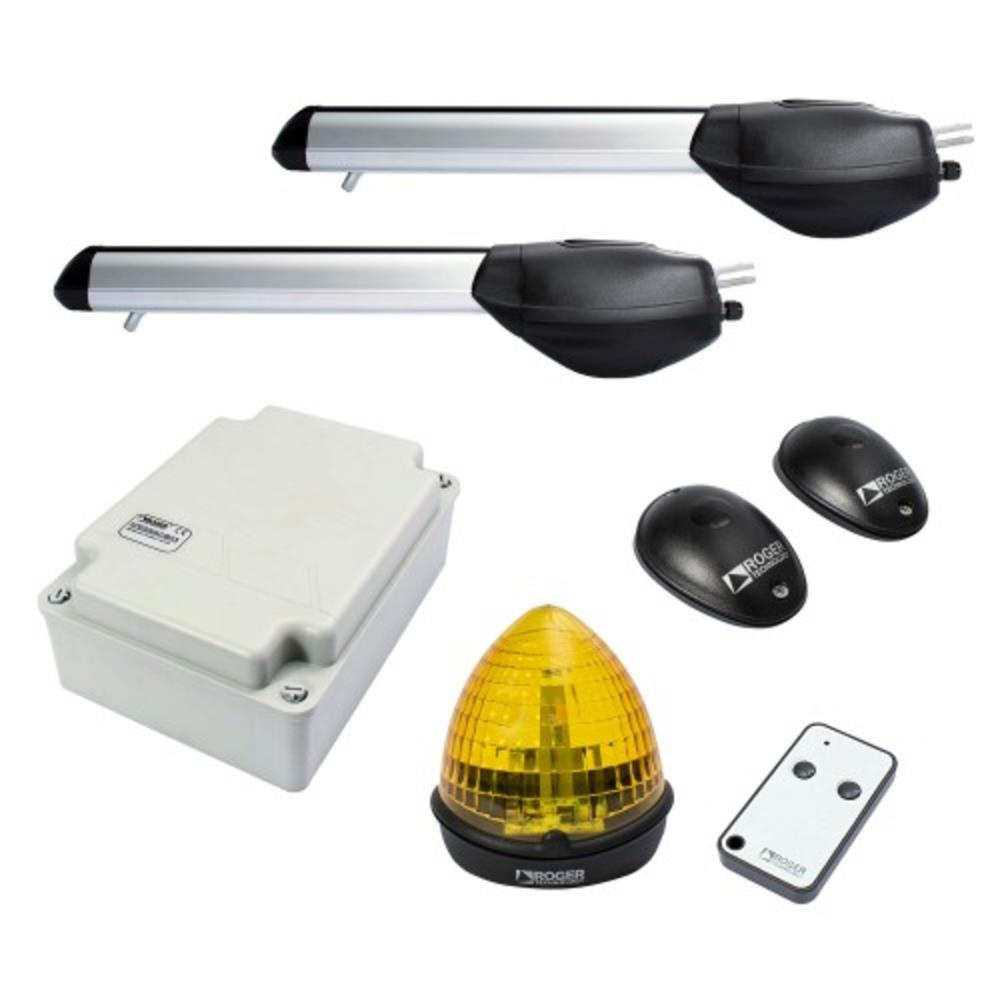

Комплектація:

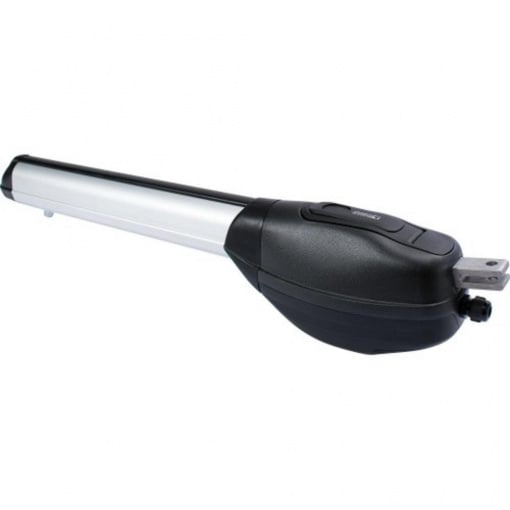

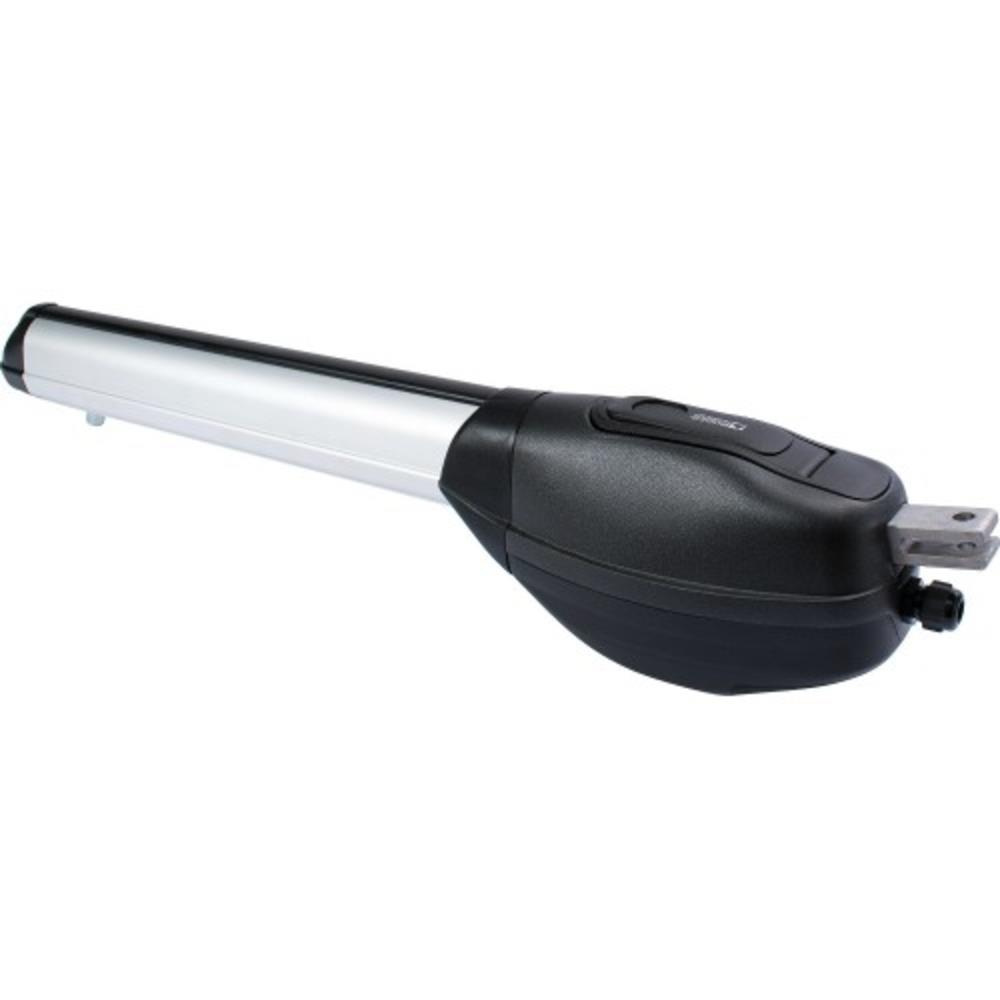

• електромеханічні приводи Roger R20/500 - 2 шт

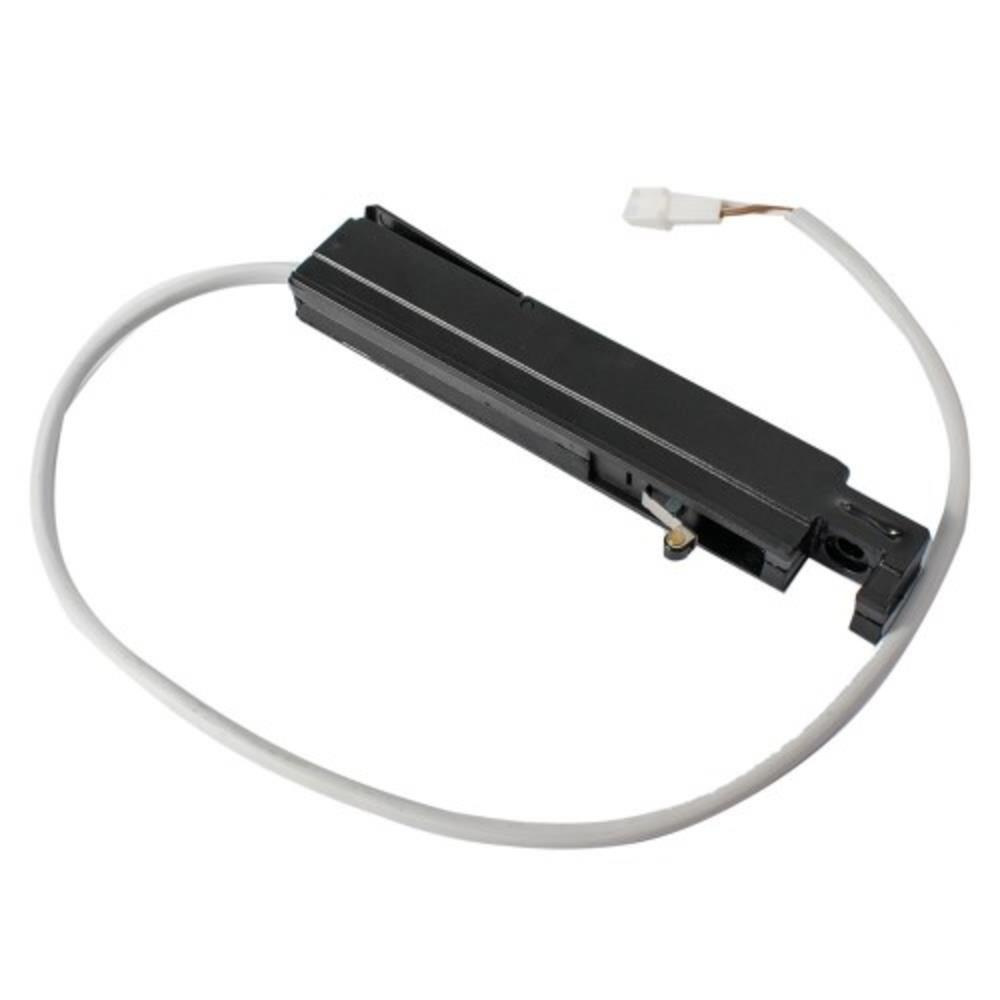

• кінцеві вимикачі електромеханічні MC770 - 1 шт

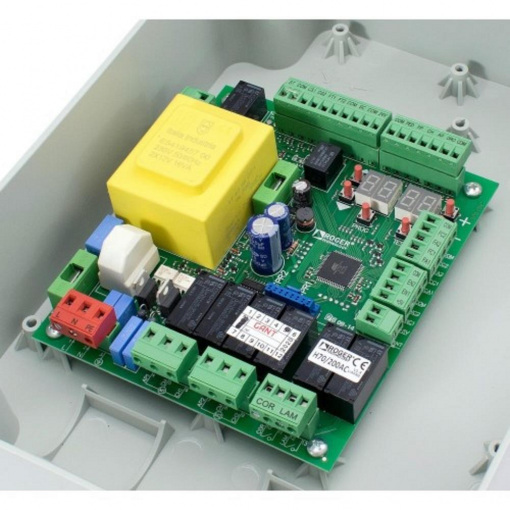

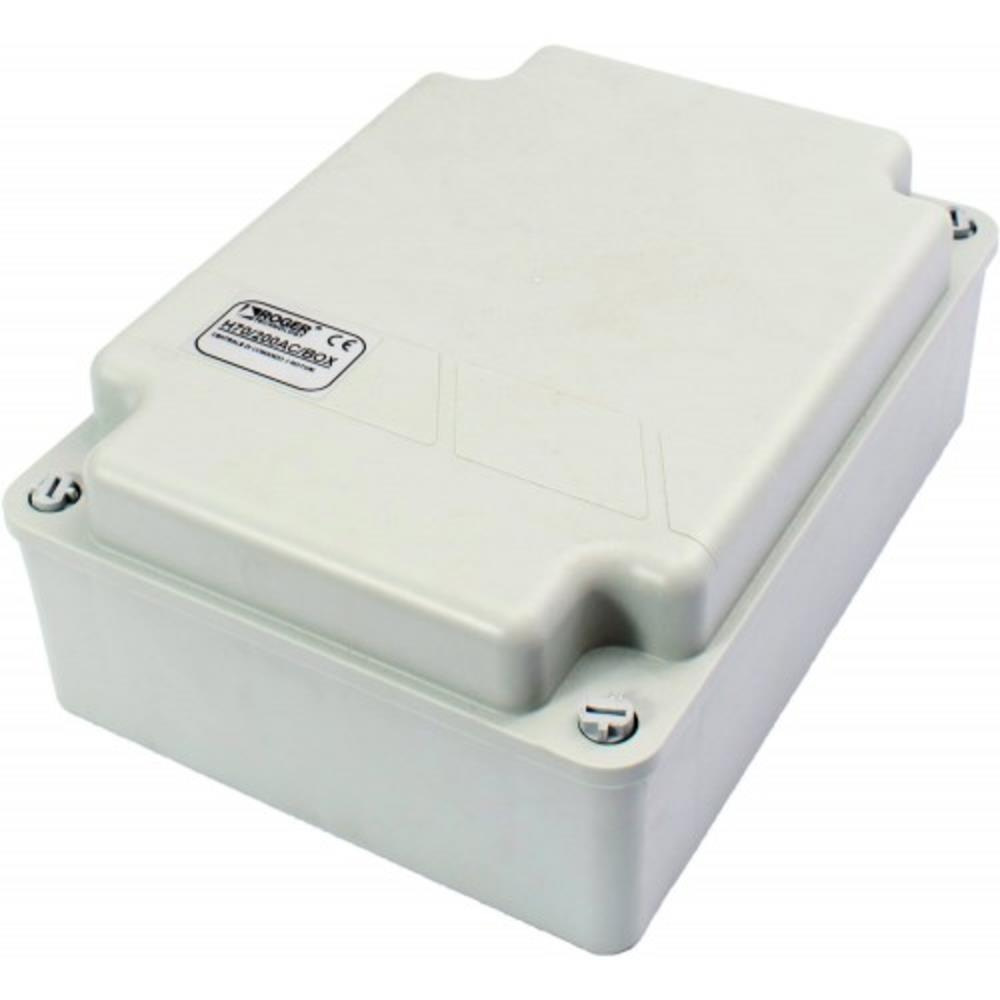

• блок керування Roger B70/2DC/BOX -1 шт

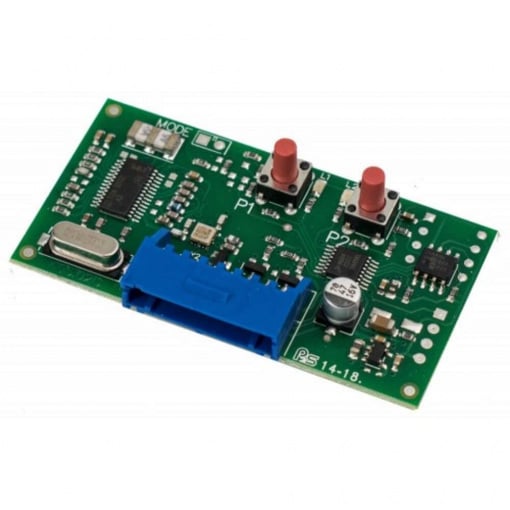

• приймач внутрішній Roger H93/RX22A/I   2х канальний - 1 шт

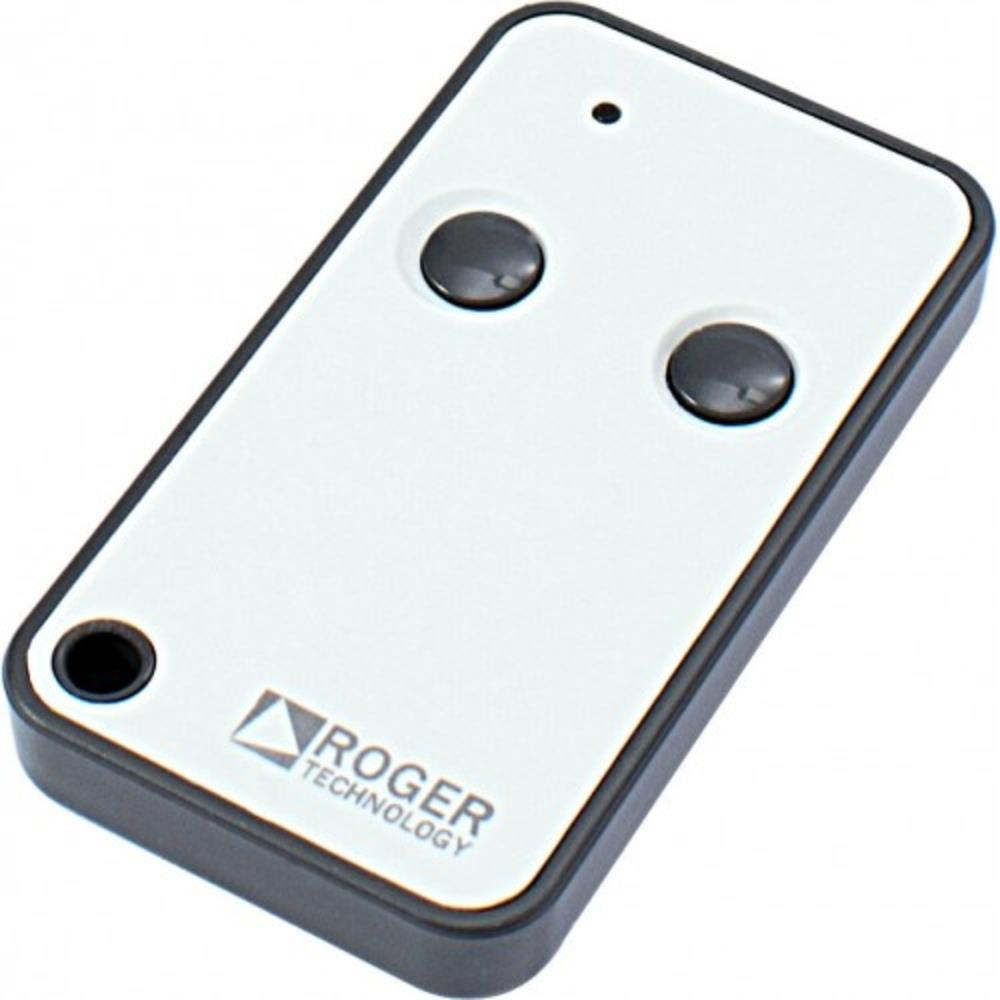

• пульт радіокерування Roger E80/TX52R/2    2х канальний - 2 шт
• фотоелементи Roger інфрачервоні R90/F2ES - 1 пара

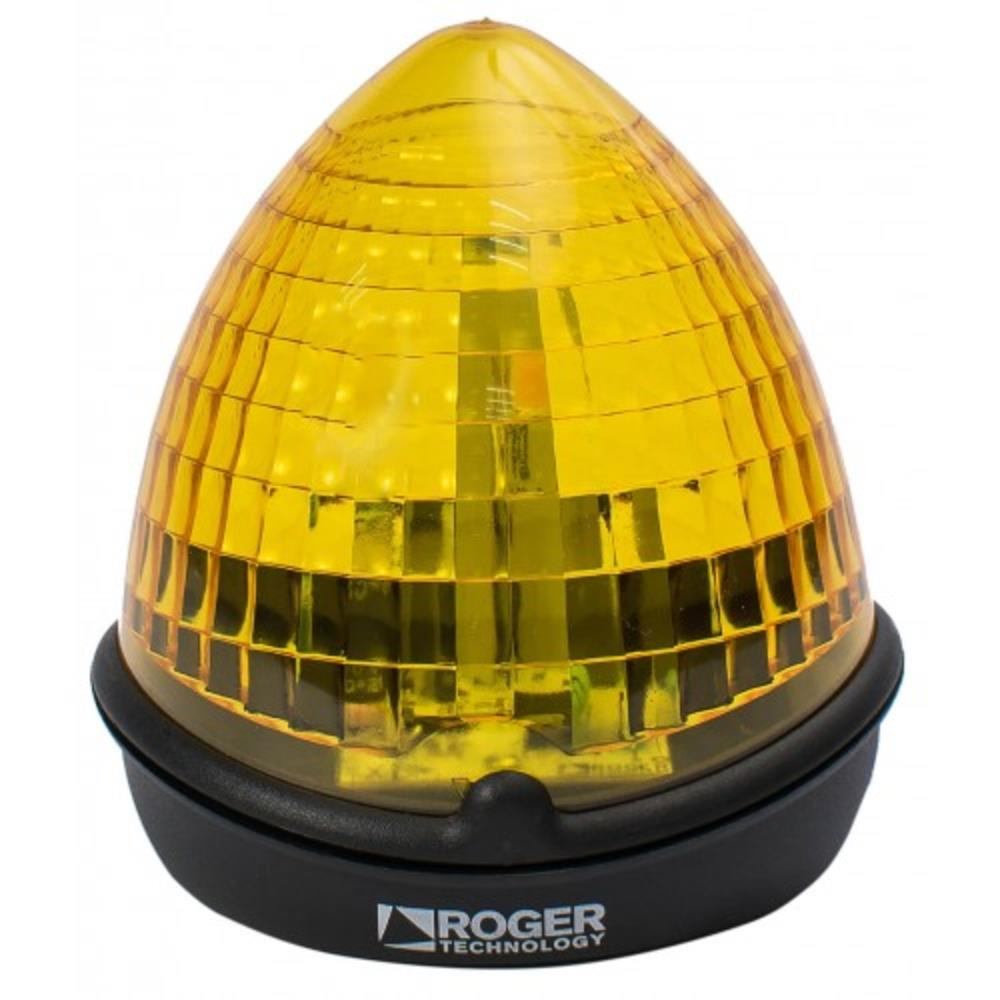

• сигнальна лампа Roger 230В R92/LED230 - 1 шт
• антена Roger R91/AN1/LR1 - 1 шт

Характеристики:

• стулка до 3,5 м
• вага до 400 кг
• 220В / 200Вт / ІР43,
• інтенсивність 40%,
• час відкриття - 27 сек

Увага: Для глухих воріт потрібно враховувати вітрове навантаження і вибирати автоматику з запасом 50% по вазі.
